物流行业的测量光栅

时间:2020-07-25 来源:

                               物流行业通过测量光栅检测物体尺寸

 测量光幕应用在各个领域的测量检测越来越广泛,主要应用于要求精度不高,批量生产或者计数等行业,像大家非常熟悉的物流行业。我们都知道,物流是按体积立方收费的,也就是长X宽X高得出体积,以前都是人工用卷尺来测量,费时又费力,工作量巨大,现在很多物流公司都会考虑一个人工成本的问题,那这个测量光幕是怎么来实现的呢?

  摩特测量光幕是采用三套对射型的光幕,来实现对长宽高的测量,然后通过软件将数据输送给系统,然后显示出来。意普的自动体积测量设备是一套新概念设计的在线尺寸体积测量称重系统。

这套系统精度高,集成性好。适合高速传输物流线的高精度尺寸测量和体积测量以及称重测量。这套系统广泛应用于物流,工业,产品包装检测等称重,尺寸测量等场合。

系统可在控制终端接入称重或激光测量装置,通过意普自主研发的检测测量分析软件,能够快速对物体的体积和重量进行检测和筛选,对超出允许范围的超标产品通过示警工具进行报警,再通过人工或者自动移开超标产品。

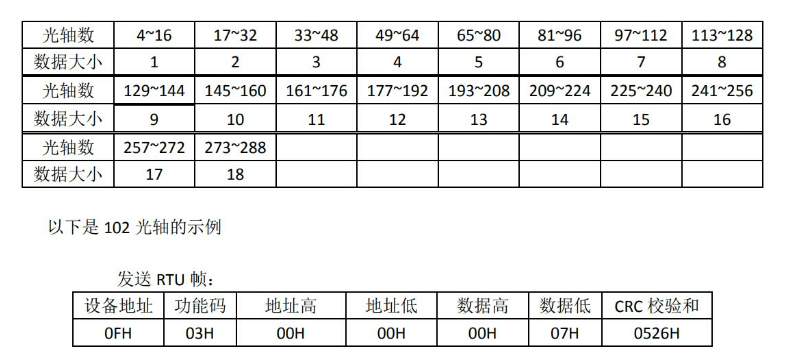

 使用03H功能码,获得光栅设备每根光轴的通光、遮光状态,必须从地址1开始一次性全部读取,需读取的数据大小的计算方法——光轴数÷8得数如不是整数则加1后向下取整,所得数÷2后,如不是整数则向上取整



说明:A光轴数据从左到右为从低字节到高字节顺序排列,光轴数据每bit对应一条光轴,按字节按位从低到高依次排列,每条光轴对应的存储位置为:所处的字节=光轴数÷8得数向下取整。所处的位=光轴数-所处的字节×81比如第28条光轴,所处的字节=28÷83.5向下取整得3所处的位=283×813也就是第28条光轴的状态信息位于光轴数据的第3字节第3位。(注意,数据是从0起算的)B光轴位数据,遮光状态为“1”,通光状态为“0无效的光轴位数据(无光轴对应的)恒为“0”。
