测量光栅判断板件的单双张PCB

时间:2022-12-06 来源:

  测量光栅主要用于检测,测量产品是否符合规定要求。与普通的对射式光电传感器一样,包含相互分离且相对放置的发射器和受光器两部分。

  今天给大家分享一下用测量光栅判断板件的单双张应用案例。

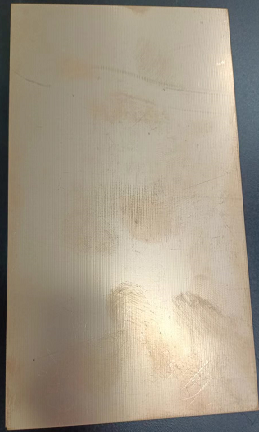

光栅型号是MTMG6202L01-X  交叉对射精度1mm,PLC:三菱FX3U。测量板件尺寸第一个是:253*182*0.8

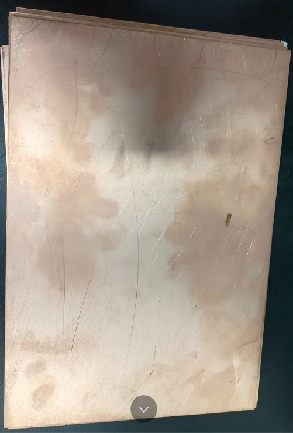

第二个个是:150*100*1mm





验证方式:以板件厚度的1.5倍作为判断标准

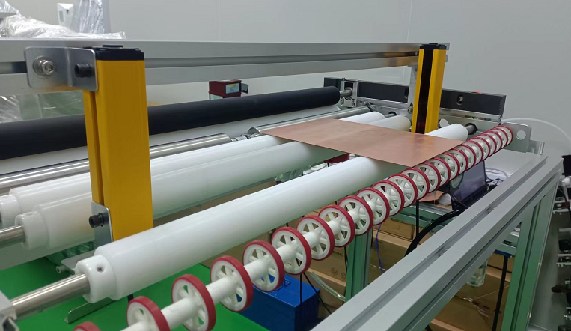

安装距离:600mm

有效检测高度:127mm

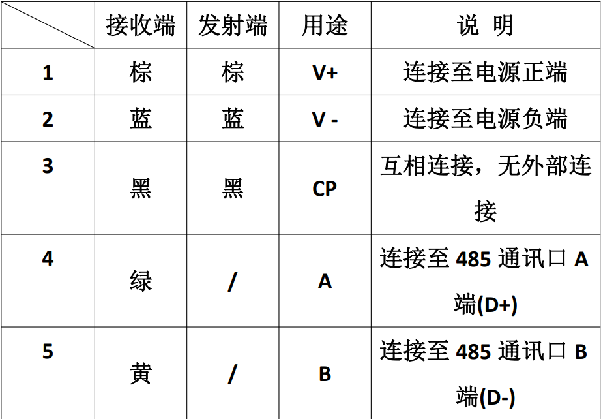

光栅接线:


测试过程:


1.与PLC通讯读取高度数值

  光栅出厂通讯格式

  1. 默认配置:

    A:地址15

    B:波特率19200bps

    C:数据字节格式--1位起始位,8位数据位,偶校验,1位停止位


需要更改通讯格式可以通过调试助手发送命令进行更改

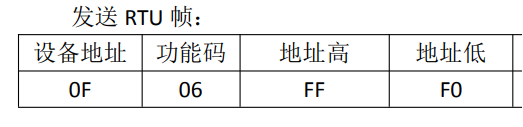

image.png更改站号发送要改的数值到FFF0

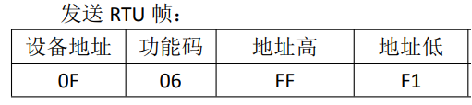

更改波特率发送要改的数值到FFF1                                数值=波特率/100  列:96=9600/100

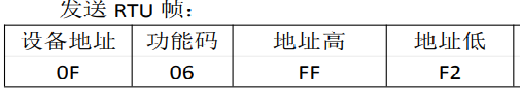

更改检验方式发送要改的数值到FFF2

数值:00-无校验  01-奇校验  02-偶校验


2.PLC显示高度与实际高度比较


1.验证方式1:253*182*0.8 mm     单张 0.8mm厚度

                            253*182*0.8 mm     双张1.6mm厚度

 2.验证方式2:150*100*1 mm         单张1mm厚度

                            150*100*1 mm         双张2mm厚度

判断方式:依据一片板厚度的1.5倍数值作为判断标准

                       小于1.5倍值判断为单张

                       大于1.5倍值判断为双张




1.0.8mm板件 单双张检测数据




次数

板厚(mm)

最小值(mm)

最大值(mm)

OK/NG

1

0.8

0

1

OK

2

0.8

0

1

OK

3

0.8

0

1

OK

4

0.8

0

2

NG

5

0.8

0

1

OK

6

0.8

0

2

NG

7

0.8

0

1

OK

8

0.8

0

1

OK

9

0.8

0

2

NG

10

0.8

0

2

NG

11

0.8

0

2

NG

12

0.8

0

1

OK

13

0.8

0

1

OK

14

0.8

0

1

OK

15

0.8

0

2

NG

单张数据

次数

板厚(mm)

最小值(mm)

最大值(mm)

OK/NG

1

1.6

0

3

OK

2

1.6

0

2

OK

3

1.6

0

3

OK

4

1.6

0

2

OK

5

1.6

0

2

OK

6

1.6

0

2

OK

7

1.6

0

2

OK

8

1.6

0

2

OK

9

1.6

0

2

OK

10

1.6

0

2

OK

11

1.6

0

3

OK

12

1.6

0

2

OK

13

1.6

0

2

OK

14

1.6

0

2

OK

15

1.6

0

2

OK

双张数据

2.  1mm板件 单双张检测数据


次数

板厚(mm)

最小值(mm)

最大值(mm)

OK/NG

1

1

0

2

NG

2

1

0

1

OK

3

1

0

1

OK

4

1

0

1

OK

5

1

0

2

NG

6

1

0

1

OK

7

1

0

1

OK

8

1

0

1

OK

9

1

0

2

NG

10

1

0

1

OK

11

1

0

1

OK

12

1

0

2

NG

13

1

0

1

OK

14

1

0

1

OK

15

1

0

2

NG

单张数据

次数

板厚(mm)

最小值(mm)

最大值(mm)

OK/NG

1

2

0

2

OK

2

2

0

2

OK

3

2

0

3

OK

4

2

0

2

OK

5

2

0

2

OK

6

2

0

2

OK

7

2

0

2

OK

8

2

0

3

OK

9

2

0

2

OK

10

2

0

2

OK

11

2

0

3

OK

12

2

0

2

OK

13

2

0

2

OK

14

2

0

3

OK

15

2

0

2

OK

双张数据



数据分析

1.0.8mm板件单张检测数据 15次有6次NG

        1mm板件单张检测数据15次有5次NG


2.双张检测数据都能正常检测



3.结论:测量光栅不能用作检测单片检知,会出现频繁误报警

1mm以上的物体能准确感知。
